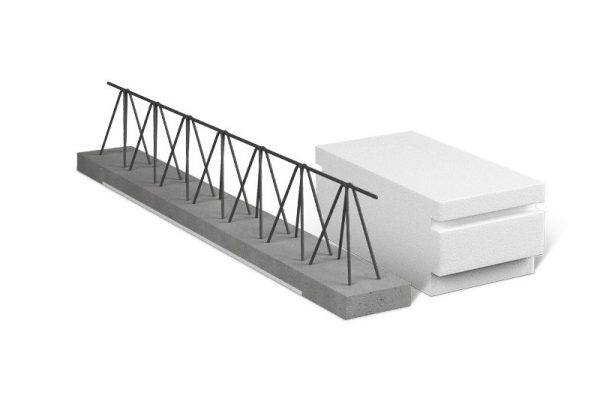

STROPNÝ SYSTÉM PORFIX
STROPNÁ VLOŽKA PORFIX | ||||||
---|---|---|---|---|---|---|
ROZMER | TEPELNÝ ODPOR R | NEPRIEZVUČNOSŤ | SPOTREBA | EXP. HMOTNOSŤ | OBSAH PALETY | |
(Dxvxš, mm) | R (m2.K / W) | Rw (dB / m2) | ks / m2 stropu | kg / ks | ks | |
500x200x250 | 1,67 | 41 | 6,67 | 17 | 64 |
STROP PORFIX – TYP ZAŤAŽENIA “A” – “OBÝVACIE PRIESTORY” – ŠTANDARDNE NA SKLADE | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
DĹŽKA NOSNÍKA | ULOŽENIE – PRIAMO NA MURIVO / BEZ STUŽUJÚCEHO VENCA | VÝSTUŽ NOSNÍKA | MY | MYU | VD | VRD | QD | QD * | NADVÝŠENIE | VYHOVUJE ZAŤAŽENIE | EXPEDIČNÁ HMOTNOSŤ | |
(Dxvxš, mm) | kNm | kNm | kN | kN | kN / m2 | kN / m | mm | kg / ks | ||||
800 | 150 | X | – | – | – | – | – | – | – | A | 16 | |
1 000 | 150 | X | – | – | – | – | – | – | – | A | 20 | |
1 200 | 150 | X | – | – | – | – | – | – | – | A | 24 | |
1 400 | 150 | X | – | – | – | – | – | – | – | A | 28 | |
1 600 | 150 | X | – | – | – | – | – | – | – | A | 32 | |
1 800 | 150 | X | – | – | – | – | – | – | – | A | 36 | |
2 000 | 150 | X | – | – | – | – | – | – | – | A | 40 | |
2 200 | 150 | X | – | – | – | – | – | – | – | A | 44 | |
2 400 | 150 | X | 3,69 | 9,21 | – | – | 25,37 | 15,22 | – | A | 48 | |
2 600 | 150 | X | 4,40 | 9,21 | – | – | 21,32 | 12,79 | – | A | 52 | |
2 800 | 150 | X | 5,16 | 9,21 | – | – | 18,17 | 10,90 | – | A | 56 | |
3 000 | 150 | X | 5,98 | 9,21 | – | – | 15,66 | 9,40 | – | A | 60 | |
3 200 | 150 | X | 6,87 | 9,21 | 9,16 | 24,72 | 13,64 | 8,19 | – | A | 64 | |
3 400 | 150 | X | 7,82 | 9,21 | 9,77 | 24,67 | 11,99 | 7,20 | – | A | 68 | |
3 600 | 150 | X | 8,82 | 9,21 | 10,38 | 24,62 | 10,62 | 6,37 | – | A | 72 | |
3 800 | 150 | X + 8 | 9,89 | 13,68 | 10,99 | 24,58 | 14,07 | 8,44 | – | A | 76 | |
4 000 | 150 | X + 8 | 11,02 | 13,62 | 11,60 | 24,54 | 12,58 | 7,55 | – | A | 80 | |
4 200 | 150 | X + 8 | 12,21 | 13,64 | 12,21 | 24,51 | 11,37 | 6,82 | – | A | 84 | |
4 400 | 150 | X + 8 | 13,46 | 13,62 | 12,82 | 24,48 | 10,29 | 6,18 | – | A | 88 | |
4 600 | 150 | X + 10 | 14,78 | 16,08 | 13,43 | 24,40 | 11,07 | 6,64 | – | A | 92 | |
4 800 | 150 | X + 12 | 16,15 | 19,09 | 14,04 | 24,31 | 12,03 | 7,22 | – | A | 96 | |
5 000 | 150 | Y + 8 | 17,58 | 18,52 | 14,65 | 24,21 | 10,72 | 6,43 | 5 | A | 100 | |
5 200 | 150 | Y + 10 | 19,08 | 20,95 | 15,26 | 24,27 | 11,17 | 6,70 | 5 | A | 104 | |
5 400 | 150 | Y + 10 | 20,64 | 20,95 | 15,87 | 24,25 | 10,33 | 6,20 | 10 | A | 108 | |
5 600 | 150 | Y + 12 | 22,26 | 23,76 | 16,48 | 24,19 | 10,86 | 6,52 | 10 | A | 112 | |
5 800 | 150 | Y + 14 | 23,94 | 27,27 | 17,10 | 23,99 | 11,59 | 6,96 | 10 | A | 116 | |
6 000 | 150 | Y + 14 | 25,68 | 27,13 | 17,71 | 23,87 | 10,75 | 6,45 | 15 | A | 120 | |
6 200 | 150 | Y + 2×10 | 27,48 | 27,67 | 18,32 | 24,08 | 10,25 | 6,15 | 15 | A | 124 | |
6 400 | 150 | Z + 12 | 29,34 | 29,63 | 18,93 | 23,95 | 10,28 | 6,17 | 20 | A | 128 | |
6 600 | 150 | Z + 14 | 31,26 | 32,95 | 19,54 | 23,89 | 10,73 | 6,44 | 20 | A | 132 | |
6 800 | 150 | Z + 2×10 | 33,25 | 33,35 | 20,15 | 23,97 | 10,21 | 6,12 | 25 | A | 136 | |
7 000 | 150 | Z + 2×12 | 35,29 | 38,92 | 20,76 | 23,92 | 11,22 | 6,73 | 25 | A | 140 | |
7 200 | 150 | Z + 2×12 | 37,40 | 38,81 | 21,37 | 23,85 | 10,56 | 6,34 | 30 | A | 144 | |
7 400 | 150 | Z + 2×14 | 39,57 | 45,06 | 21,98 | 23,72 | 11,59 | 6,95 | 30 | A | 148 | |
7 600 | 150 | Z + 2×14 | 41,79 | 45,30 | 22,59 | 23,82 | 11,03 | 6,62 | 35 | A | 152 | |
7 800 | 150 | Z + 2×14 | 44,08 | 45,30 | 23,20 | 23,82 | 10,46 | 6,27 | 40 | A | 156 | |
8 000 | 150 | W + 2×14 | 46,44 | 51,53 | 23,81 | 23,76 | 11,29 | 6,78 | 40 | A | 160 |
Nosníky je možné klásť priamo na murivo !
LEGENDA:
My [kNm] – návrhový ohybový moment od vonkajšieho zaťaženia
Myu [kNm] – návrhová hodnota ohybového momentu odolnosti prierezu
Vd [kN] – návrhová šmyková sila od vonkajšieho zaťaženia
VRd [kNm] – šmyková odolnosť prvku s výstužou
qd [kN/m2] – maximálne možné výpočtové plošné zaťaženie
qd* [kN/m´] – maximálne možné výpočtové lineárne zaťaženie
Zaťaženie typ “A”: vlastná tiaž stropu + stále zaťaženie 2,0 kN/m2 + premenné zaťaženie 2,0 kN/m2
Výstuž nosníka X: 2ø8 dolná výstuž + 1ø8 horná výstuž
Výstuž nosníka Y: 2ø10 dolná výstuž + 1ø8 horná výstuž
Výstuž nosníka Z: 2ø12 dolná výstuž + 1ø8 horná výstuž
Výstuž nosníka W: 2ø14 dolná výstuž + 1ø8 horná výstuž
Poznámka: Nosná dolná výstuž, horná výstuž, doplnková výstuž a šmyková výstuž stropných nosníkov je navthnutá z ocele BSt 500
Spotreba na m2: 6,67 ks stropnej vložky a 1,67 bm nosníka.
ZÁKLADNÉ PARAMETRE
Podstatné vlastnosti | Parametre | |
---|---|---|
Rozmery: Dĺžka Výška Šírka |
± 20 mm |
|
Pevnosť betónu v tlaku | trieda C 25/30 | |
Medza pevnosti v ťahu a medza sklzu výstuže | 500 N / mm2 | |
Krytie výstuže | min. 15 mm | |
Únosnosť stropných nosníkov | Technická dokumentácia | |
Mechanická odolnosť – fragment stropu | 2,0 kN / m2 | |
Požiarna odolnosť – fragment stropu | 60 minút | |
Hmotnostná aktivita 226Ra Index hmotnostnej aktivity |
max 120 Bq / kg |
